Příprava elektroinstalace pohonu posuvné brány

Při přípravě elektroinstalace pro pohon samonosné posuvné brány je klíčové dopředu naplánovat všechny potřebné trasy kabelů a prvky příslušenství. Doporučuje se provést prostupy a uložení kabeláže ještě před betonáží základů brány a instalací nosných prvků.

1️⃣ Napájení pohonu

• Standardní napájení: 230V AC, 50 Hz

• Doporučený kabel: CYKY-J 3×1,5 mm² nebo 3×2,5 mm² při delších vzdálenostech (nad 30 m)

• Kabel veď v chráničce min. Ø 40 mm od hlavního rozvaděče do místa pohonu

• Hloubka uložení min. 50–70 cm, pískové lože, výstražná fólie

• Ukončení cca 50 cm nad terénem v prostoru betonového základu motoru

• Výše uvedené platí pouze pro většinu pohonů z naší nabídky, avšak u 400V průmyslových pohonů je nutné vždy postupovat dle návodu výrobce ke konkrétnímu pohonu.

2️⃣ Kabeláž k bezpečnostním prvkům

Aby brána splnila bezpečnostní požadavky dle ČSN EN 12453, doporučuje se připravit:

• Fotobuňky (pár vysílač/přijímač)

  • Kabel: YSLY 4x0,5mm alternativně  SYKFY 2×2×0,5 mm

  • Jeden kabel mezi fotobuňkami napříč vjezdem + jeden kabel k pohonu

  • Vyústění ve vodícím a dojezdovém sloupku brány, v případě zdiva naproti sobě, cca 50–60 cm nad budoucím terénem

• Maják / výstražné světlo

  • Kabel: CYKY 2×1,5 mm² (případně 3×1,5 mm² dle typu světla), v případě 24V majáku je možné opět použít YSLY 4x0,5mm

  • Instalace na sloupek brány či fasádu v dobré viditelnosti

3️⃣ Vstupní ovládací prvky

Podle požadavků uživatele:

• Tlačítko, klíčový spínač nebo kódová klávesnice

  • Kabel: SYKFY 2×2×0,5 mm až FTP Cat5e dle typu ovládání

  • Veďte od motoru ke sloupku vjezdu nebo k brance (do místa instalace ovládacího prvku)

  • Vhodné může být také tlačítko v garáži, rovněž se vede od motoru do místa instalace tlačítka

• Videovrátný / docházkové systémy

  • Samostatné vedení UTP/STP, počítat s rezervou pro napájení (12/24 V podle zařízení)

4️⃣ Indukční smyčky nebo další bezpečnostní senzory (volitelné)

• Pokud se počítá s automatickým zavíráním, doporučuje se příprava pro zemní smyčky

• Kabel: CYKY 2×1,5 mm² od detektoru ke smyčce

• Vedení v povrchu komunikace před bránou (dodatečně řešitelné)

5️⃣ Prostupy, chráničky a rezervy

• Používat UV a mrazu odolné chráničky – minimálně 40 mm, lépe 50 mm

• Každý kabel v samostatné chráničce → snížení rušení a snadná výměna

• Rezerva kabelů u pohonu i prvků: min. 50 cm

• Vyvarovat se ostrých ohybů, křížení s el. přípojkami NN min. 30 cm

6️⃣ Uzemnění a ochrana

• Ochranný vodič PE musí být součástí napájecího kabelu

• Doporučuji zřídit doplňkové uzemnění u základového bloku pohonu (zemnící pásek + FeZn pásek vyvedený k pohonu)

• Instalace proudového chrániče 30 mA v rozvaděči jako povinná bezpečnostní ochrana

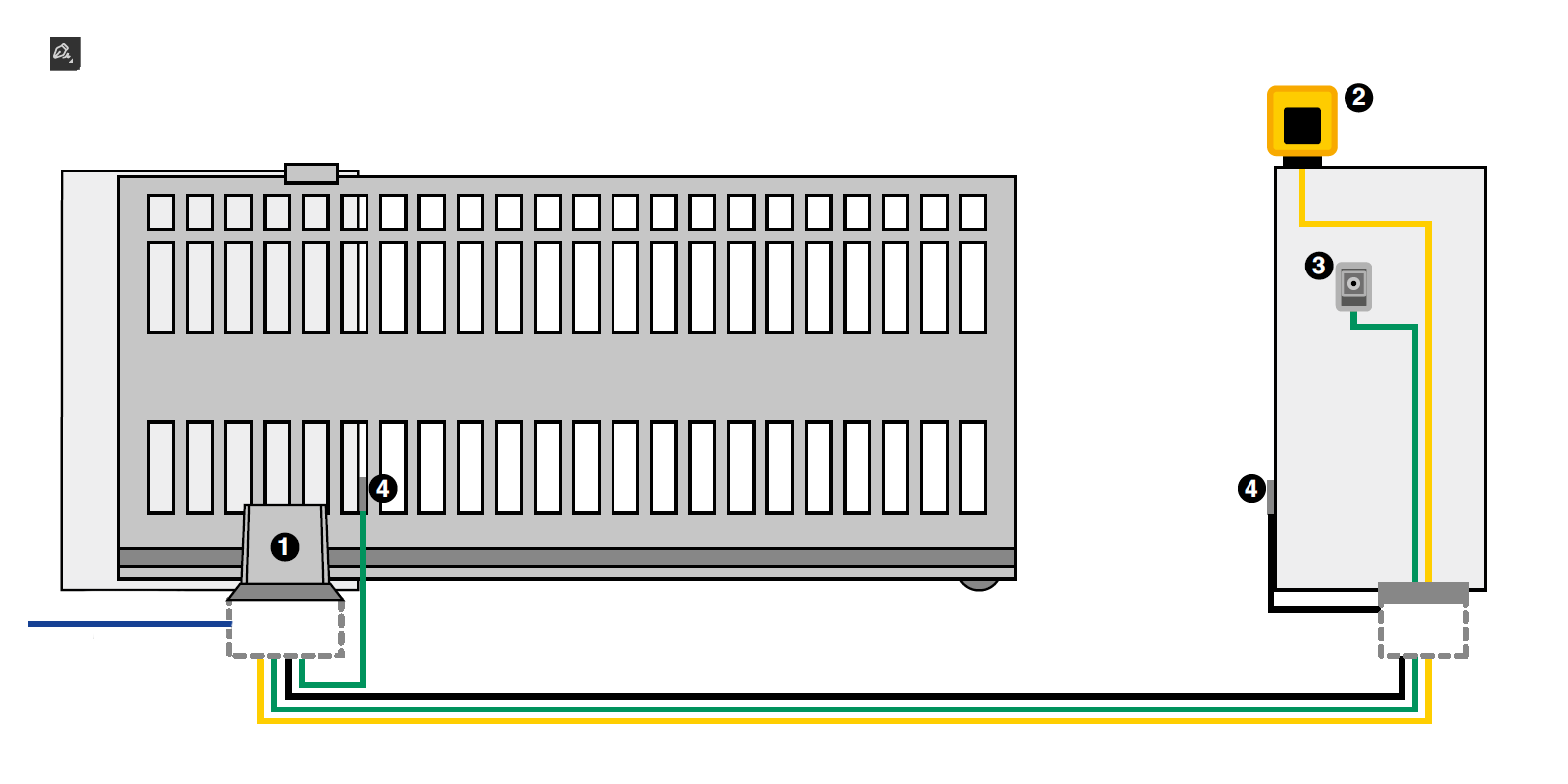

Příklad typicky připravené kabeláže pro instalaci pohonu
